7.0英寸高亮度 TFT 顯示屏，具有高分辨率（800×480像素）、高防護等級（IP65）、寬溫（-41℃～+70℃）等特性。寬供電電壓范圍、低功耗、反相保護。
有 CAN2.0B、RS232、視頻接口、音頻接口，易于系統集成?？梢暬幊汰h(huán)境CODESYSV3.5 SP16，直觀、簡單、易于掌握。
描述
l QD070C彩色圖形高性能顯示模塊，滿足惡劣環境下的應用要求，適用于工業、移動設備、重型設備等領域。可用于設備狀態 監控、虛擬儀表顯示、報警信息顯示、系統診斷、調試。
l 7.0英寸高亮度 TFT 顯示屏，具有高分辨率（800×480像素）、 高防護等級（IP65）、寬溫（-41℃~+70℃)等特性。寬供電電 壓范圍、低功耗、反相保護。
l 有CAN2.0B 、RS232、視頻接口、音頻接口，易于系統集成。可視化編程環境CODESYSV3.5 SP16，直觀、簡單、易于掌握。
規格 | |
顯示對角尺寸 外觀尺寸 重量 | 7.0’’(17.7 cm) 16:9 aspect ratio 202(W) x 152(H) x 51.5 (D) mm 1.1 kg |
分辨率 | 800 (W) x 480 (H) pixel |
可視尺寸 顯示器類型 | 152.4 (H) x 91.4 (V) mm TFT (thin film transistor) active matrix |
背光類型 背光壽命 外殼 | LED 50,000 hours at +25 °C 鋁合金壓鑄 |
光學特性 | |
亮度 有效視角 對比度 | 1000 cd /m2 V = 85 deg H = 85 deg 1000:1 |
功率 | |
工作溫度 存儲溫度 電壓 | -41 to +70 °C (ambient) -55 to +80 °C 10 to 32 V |
標準 | |
可靠性試驗 防護等級 | GJB150A IP 65 |
系統組成
ARM Cortex A7 x 4 1.2GHz
8 GB ROM; 1 GB RAM
單獨實時時鐘
鍵盤有8個自由可編程按鍵以及可控背光
電阻觸摸屏
接口
o 2 x 外部輸入復合攝像機
o 3 x CAN, 125Kbit/s ~1Mbit/s
o 1 x RS-232 and 1 x 以太網 100 Mbit/s
o 1 x USB 2.0 OTG
o K15 點火輸入
1 x 音頻輸出
6 x I/O(可復用AI/PI/PWM/DO)
軟件
可編程的CODESYS?V3.5與增強目標可視化
? 顯示動畫
? 畫中畫功能
支持Qt5編程環境
反極性保護和所有外部接口（除了USB）對地線和BAT+短路。

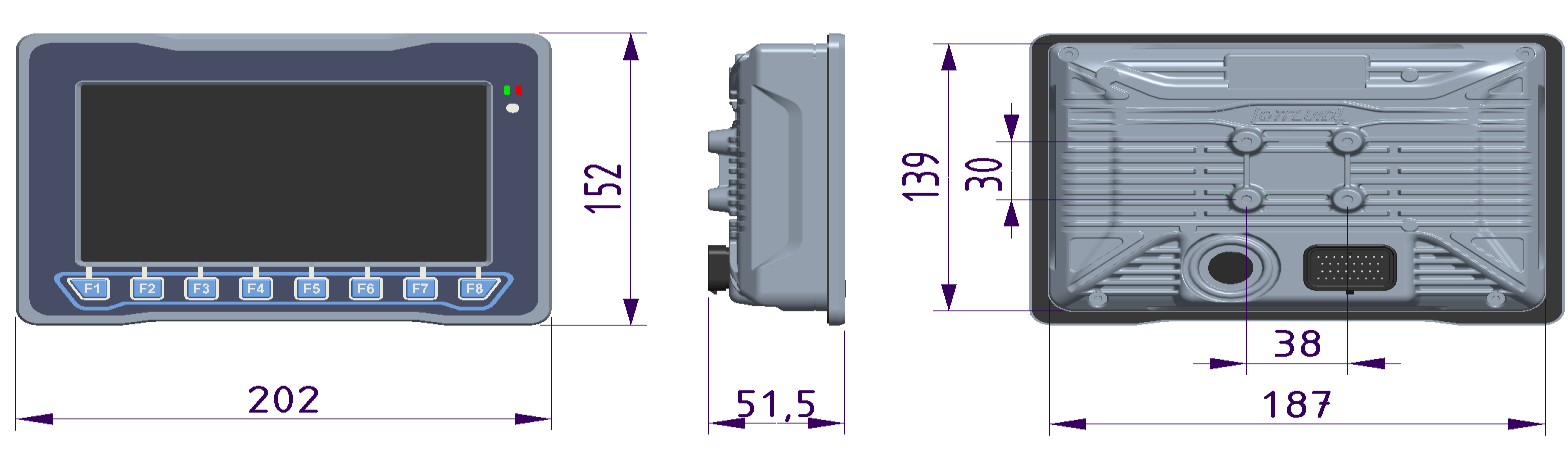

外殼前，后和側面視圖的尺寸
訂貨說明 | ||||
訂貨編碼 | 說明 | 型號 | 數量 | 備注 |
EH030060 | 顯示器 | QD070C-MS | 1 臺 | GJB150A |
EH030057 | 顯示器 | QD070C-GS | 1 臺 | |
EC000221 | 后插座線束 34 芯 長度 1M | 壓接 RJ45,USB,M12 接頭 | 1 套 | 全線束 |
EH020018 | 后插座線束 34 芯 長度 0.5M | TA9600 | 1 套 | 簡易線束 |
ED000342 | 附件 | FJ-HD070C | 1 套 | 接插件，選配。 |
EM130262 | HD070B-顯示器球頭固定支架 | 圓頭+方頭+支架桿 | 1 套 | 選配 |
BS000909 | 十字盤頭螺絲 | 不銹鋼 M4*10 | 4 顆 | 選配 |
