可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
描述

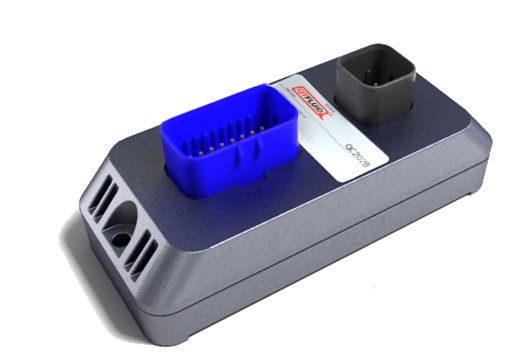

l QC202B是為滿足長期運行在惡劣條件下，如高震動、大溫度變化和潮濕等環境下而開發的，高可靠性是它的優點。
l 可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
技術參數 | ||
外形尺寸 | 148mmx64mmx52mm | |
重量 | 375g | |
操作溫度 | -40℃~+85℃ | |
存儲溫度 | -40℃~+105℃ | |
海波高度 | 0~4000m | |
供電電壓 | 9-32VDC | |
峰值電壓 | 45VDC | |
電流消耗 | 50mA(24VDC，空載) | |
CPU | 80MHz | |
用戶程序存儲空間 | 384Kb | |
EEPROM | 16Kb | |
數據存儲空間FRAM | 8Kbyte | 無擦寫次數限制，可保存20年 |
編程環境 | Codesys2.3 | |
通信接口 | 2×CAN2.0B | 波特率：50-1000kbps |
1xRS232 | 波特率：1200~115200bps | |
程序下載 | CAN | 下載端口：CAN1 |
環境實驗 | |
防護等級 | IP67 |
振動、沖擊 | IEC 60068-2-6 IEC 60068-2-64 IEC 60068-2-27 |
EMC | IEC 61000-4-5 |
ESD | IEC 61000-4-2 |
EFT | IEC 61000-4-4 |
電瞬態傳導 | ISO7637-2 |
環境溫度 | IEC60068-2-1 IEC60068-2-2 IEC60068-2-3 IEC60068-2-30 IEC60068-2-11 |

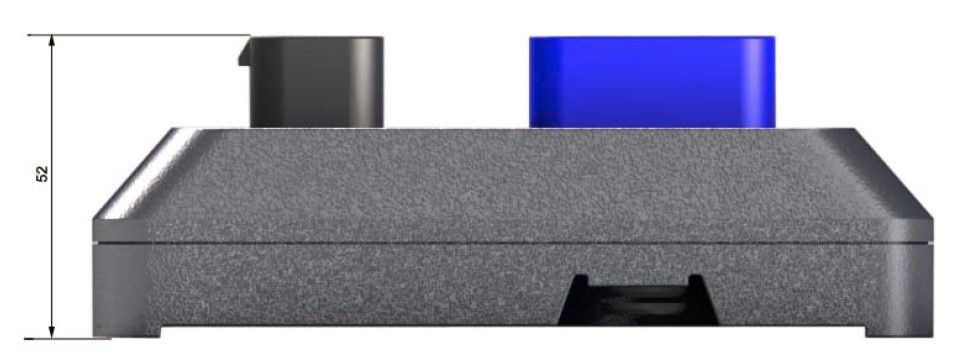

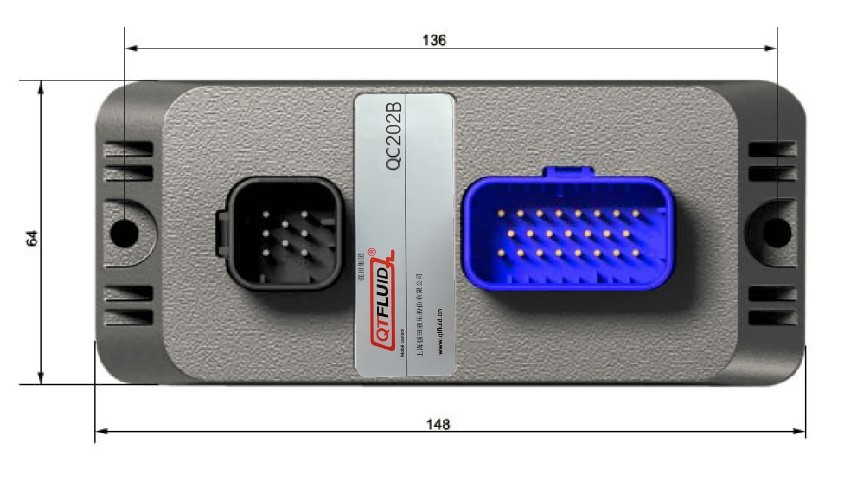

機械尺寸與安裝 |
端口定義 | ||
DO&PWM&AI | 4 | 2500mA/AI(0~5V) |
D0-/FB/AI | 2 | Sinking 5000mA/FB 3000mA/ AI(0~10V) |
RS232 | 1 | 1200~115200bps |
DO&PWM&AI | 2 | 5000mA/AI(0~5V) |
AI1/DI± | 6 | V(0~5V)/R(0~10000Ω)/I(4~20mA) |
PI±/DI± | 2 | 10~10KHz |
PI±/DI±/AI | 2 | 10~10KHz /AI(0~10V) |
REFUGEB5V/DI+ | 1 | 5V/100mA |
D0-/AO/AI | 1 | Sinking 5000mA/AO(0~10V)/AI(0~10V) |
DO- | 1 | Sinking 5000mA |
CAN | 2 | |
訂貨說明 | |||
訂貨編碼 | 說明 | 型號 | 備注 |
控制器 | QC202B | ||
E403001008 | 配套線束 | 控制器線束 XS-0304-1 | C線束長度 1 米 |
可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
描述
l QC202B是為滿足長期運行在惡劣條件下，如高震動、大溫度變化和潮濕等環境下而開發的，高可靠性是它的優點。
l 可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
技術參數 | ||
外形尺寸 | 148mmx64mmx52mm | |
重量 | 375g | |
操作溫度 | -40℃~+85℃ | |
存儲溫度 | -40℃~+105℃ | |
海波高度 | 0~4000m | |
供電電壓 | 9-32VDC | |
峰值電壓 | 45VDC | |
電流消耗 | 50mA(24VDC，空載) | |
CPU | 80MHz | |
用戶程序存儲空間 | 384Kb | |
EEPROM | 16Kb | |
數據存儲空間FRAM | 8Kbyte | 無擦寫次數限制，可保存20年 |
編程環境 | Codesys2.3 | |
通信接口 | 2×CAN2.0B | 波特率：50-1000kbps |
1xRS232 | 波特率：1200~115200bps | |
程序下載 | CAN | 下載端口：CAN1 |
環境實驗 | |
防護等級 | IP67 |
振動、沖擊 | IEC 60068-2-6 IEC 60068-2-64 IEC 60068-2-27 |
EMC | IEC 61000-4-5 |
ESD | IEC 61000-4-2 |
EFT | IEC 61000-4-4 |
電瞬態傳導 | ISO7637-2 |
環境溫度 | IEC60068-2-1 IEC60068-2-2 IEC60068-2-3 IEC60068-2-30 IEC60068-2-11 |
機械尺寸與安裝 |
端口定義 | ||
DO&PWM&AI | 4 | 2500mA/AI(0~5V) |
D0-/FB/AI | 2 | Sinking 5000mA/FB 3000mA/ AI(0~10V) |
RS232 | 1 | 1200~115200bps |
DO&PWM&AI | 2 | 5000mA/AI(0~5V) |
AI1/DI± | 6 | V(0~5V)/R(0~10000Ω)/I(4~20mA) |
PI±/DI± | 2 | 10~10KHz |
PI±/DI±/AI | 2 | 10~10KHz /AI(0~10V) |
REFUGEB5V/DI+ | 1 | 5V/100mA |
D0-/AO/AI | 1 | Sinking 5000mA/AO(0~10V)/AI(0~10V) |
DO- | 1 | Sinking 5000mA |
CAN | 2 | |
訂貨說明 | |||
訂貨編碼 | 說明 | 型號 | 備注 |
控制器 | QC202B | ||
E403001008 | 配套線束 | 控制器線束 XS-0304-1 | C線束長度 1 米 |
