可擴展任何CAN通訊車輛控制系統的I/O能力。通常用于物料搬運卡車、空中升降平臺、機場地面支持設備、緊湊型建筑設備和掃地-洗地機械等應用。
描述
l 可實現對10個比例液壓閥的精確控制。并包含4個開關閥，及其他13個數字和模擬I/O。
l 可擴展任何CAN通訊車輛控制系統的I/O能力。通常用于物料搬運卡車、空中升降平臺、機場地面支持設備、緊湊型建筑設備和掃地-洗地機械等應用。
技術參數 | ||
外形尺寸 | 148X101X52mm | |
重量 | 約600g | |
工作溫度 | -40℃~+70℃ | |
存儲溫度 | -40℃~+85℃ | |
供電電壓 | 9-36VDC | |
峰值電壓 | 45VDC | |
電流消耗 | <30mA(24VDC，空載) | |
CPU | 600MHz | 支持MPU單獨科學計算要點 |
用戶數據空間 RAM | 448KB | |
用戶程序空間FLASH | 3072KB | |
編程環境 | CS3.5/C | |
通信接口 | 3×CAN | 支持CANFD |
1×Ethernet | 10/100M，支持UDP通訊 | |
1×RS232 | ||
1×BLE | 支持手機通訊 | |
程序下載 | CAN/Ethernet/USB | 下載端口：CAN0/Ethernet/USB |
環境特性 | |
防護等級 | IP67 |
振動、沖擊 | GB/T 2423.56-2018、GB/T 2423.5-2019 |
EMC | ISO 7637-2:2011、ISO 11452:2015、IEC 61000-6-2: 2016、IEC 61000-6-4: 2018 |
環境溫度 | GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.22-2012、 GB/T 2423.17-2008、GB/T 2423.34-2008 |

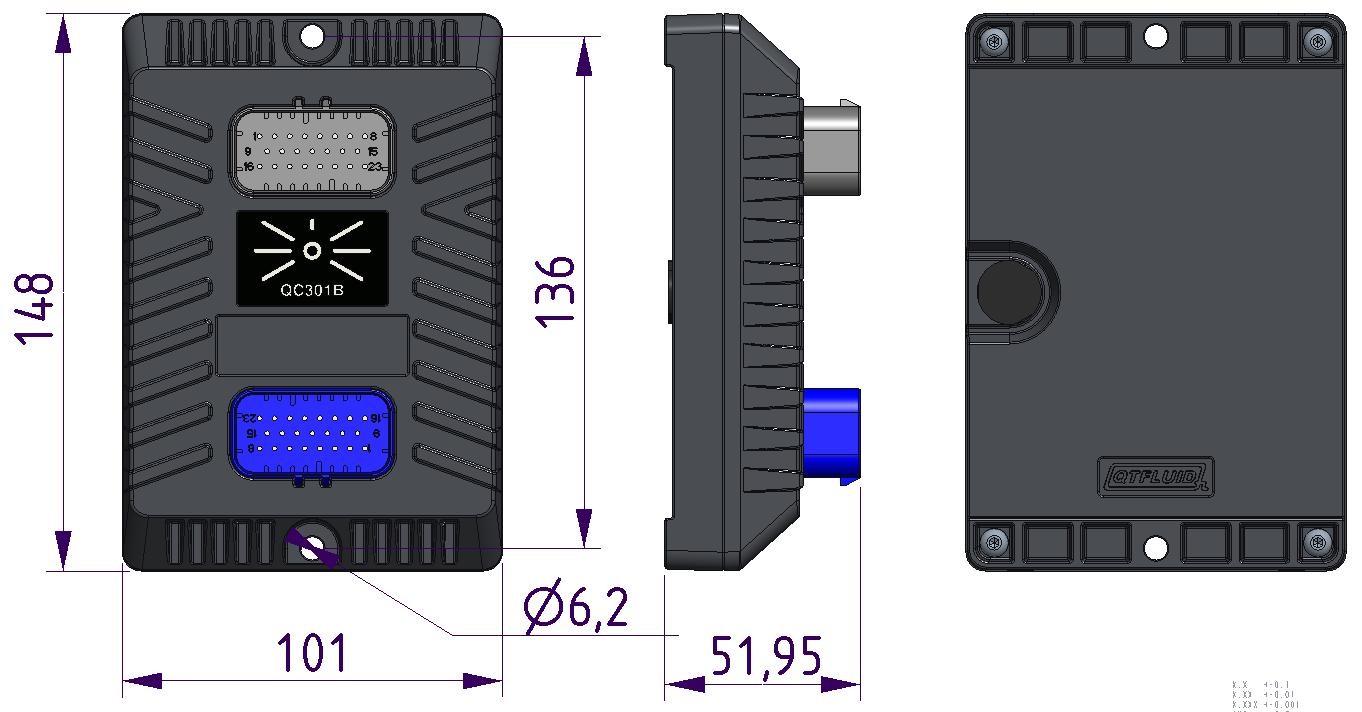

機械尺寸與安裝 |
端子列表 | ||
模擬量輸入AI (0-5V 0-20mA 0-65KΩ) | 6 | 12Bit |
開關量輸入DI± 脈沖量輸入PI± (可配置編碼器模式） 模擬量輸入AI (0-10V 0-20mA) | 4 | PI范圍：10-10KHz，ADC：12Bit， 可配置成上拉模式或下拉模式 |
PWM (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 2 | PWM 范圍： 10-200HZ PI 范圍： 0-10KHz， 支持在線修改PWM頻率 |
PWM (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 7 | PWM 范圍： 10-200HZ PI 范圍： 0-10KHz， |
開關量輸出DO- (帶電流反饋功能) (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 3 | ADC：12Bit |
模擬量輸出AO (0-10V) | 2 | DAC：12Bit |
傳感器電源 (5V 150mA) 模擬量輸入AI (0-5V) 開關量輸入DI+ | 1 | ADC：12Bit |
Ethernet | 1 | 10/100M,支持UDP通訊 |
BLE | 1 | 低功耗 |
CAN | 3 | 支持CANFD |
訂貨說明 | ||||
訂貨編碼 | 說明 | 型號 | 單位 | 備注 |
EH010089 | 控制器 | QC301B-GS | 臺 | |
EH010090 | 控制器 | QC301B-MS | 臺 | |
EC000412 | 控制器線束 | XIANSHU-QC301A | 套 | |
附件 | 套 | 接插件組件+針 | ||
