可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
描述

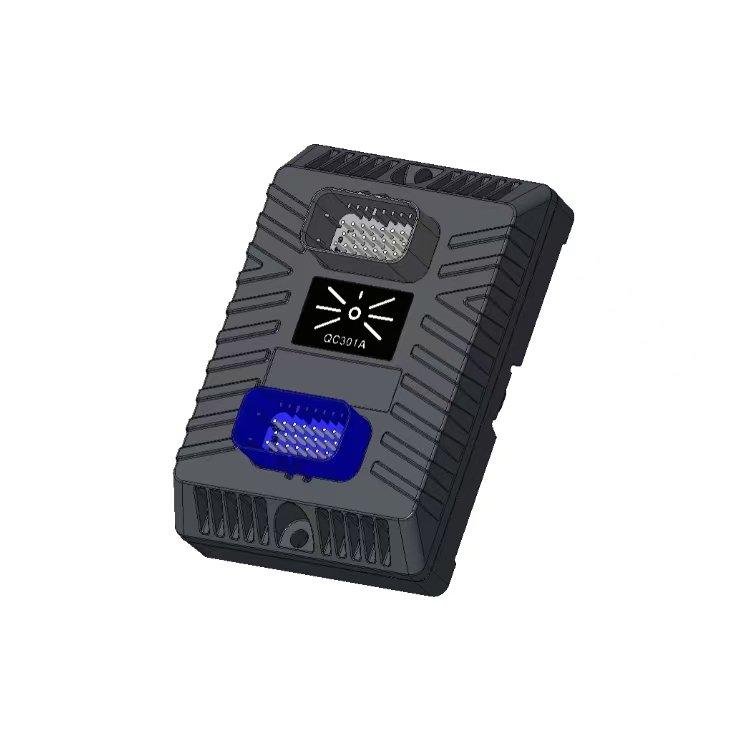

l QC301A 是為滿足長期運行在惡劣條件下，如高震動、大溫度變化和潮濕等環境下而開發的，高可靠性是它的優點。
l 可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
技術參數 | ||
外形尺寸 | 148X101X52mm | |
重量 | 約600g | |
工作溫度 | -40℃~+70℃ | |
存儲溫度 | -40℃~+85℃ | |
供電電壓 | 9-32VDC | |
峰值電壓 | 45VDC | |
電流消耗 | <30mA(24VDC，空載) | |
CPU | 200MHz | |
用戶數據空間RAM | 64KB | Codesys版本 |
用戶程序空間FLASH | 256KB | Codesys版本 |
編程環境 | Codesys3.5/C | |
通信接口
| 2×CAN | CAN2.0B,總線波特率：50K-1Mbps |
1×RS485 | ||
1×RS232 | ||
1*Ethernet | 10/100M，支持UDP通訊 | |
1×BLE | 支持手機通訊 | |
程序下載 | CAN/Ethernet/USB | 下載端口：CAN0/Ethernet/USB |
環境特性 | |
防護等級 | IP67 |
振動、沖擊 | GB/T 2423.56-2018、GB/T 2423.5-2019 |
EMC | ISO 7637-2:2011、ISO 11452:2015、IEC 61000-6-2: 2016、IEC 61000-6-4: 2018 |
環境溫度 | GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.22-2012、 GB/T 2423.17-2008、GB/T 2423.34-2008 |

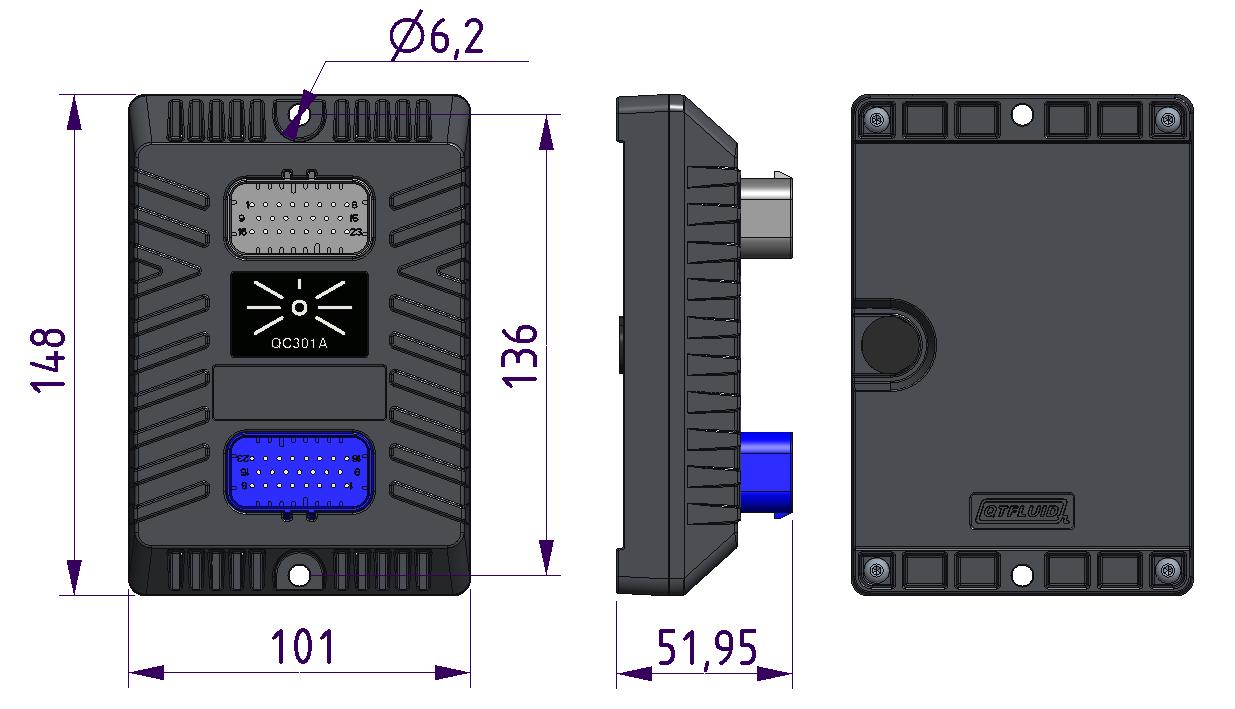

機械尺寸與安裝 |
端子列表 | ||
模擬量輸入AI (0-5V 0-20mA 0-65KΩ) | 6 | 12Bit |
開關量輸入DI± 脈沖量輸入PI± (可配置編碼器模式） 模擬量輸入AI (0-10V 0-20mA) | 4 | PI范圍：10-10KHz，ADC：12Bit， 可配置成上拉模式或下拉模式 |
PWM (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 2 | PWM 范圍： 10-200HZ PI 范圍： 0-10KHz， 支持在線修改PWM頻率 |
PWM (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 7 | PWM 范圍： 10-200HZ PI 范圍： 0-10KHz， |
開關量輸出DO- (帶電流反饋功能) (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 3 | ADC：12Bit |
模擬量輸出AO (0-10V) | 2 | DAC：12Bit |
傳感器電源 (5V 150mA) 模擬量輸入AI (0-5V) 開關量輸入DI+ | 1 | ADC：12Bit |
Ethernet | 1 | 10/100M,支持UDP通訊 |
BLE | 1 | 低功耗 |
RS485 | 1 | |
CAN2.0B | 2 | |
訂貨說明 | ||||
訂貨編碼 | 說明 | 型號 | 單位 | 備注 |
EH010085 | 控制器 | QC301A-MS | 臺 | |
EH010084 | 控制器 | QC301A-GS | 臺 | |
EC000412 | 控制器線束 | XIANSHU-QC301A | 套 | |
附件 | 套 | 接插件組件+針 | ||
可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
描述
l QC301A 是為滿足長期運行在惡劣條件下，如高震動、大溫度變化和潮濕等環境下而開發的，高可靠性是它的優點。
l 可應用于以下場合： 伐木機械、道路維護、建筑機械、破碎設備、工業設備、農業機械、自動化應用、鑿巖機械以及變速箱控制系統、單獨散熱系統、插秧機控制系統等。
技術參數 | ||
外形尺寸 | 148X101X52mm | |
重量 | 約600g | |
工作溫度 | -40℃~+70℃ | |
存儲溫度 | -40℃~+85℃ | |
供電電壓 | 9-32VDC | |
峰值電壓 | 45VDC | |
電流消耗 | <30mA(24VDC，空載) | |
CPU | 200MHz | |
用戶數據空間RAM | 64KB | Codesys版本 |
用戶程序空間FLASH | 256KB | Codesys版本 |
編程環境 | Codesys3.5/C | |
通信接口
| 2×CAN | CAN2.0B,總線波特率：50K-1Mbps |
1×RS485 | ||
1×RS232 | ||
1*Ethernet | 10/100M，支持UDP通訊 | |
1×BLE | 支持手機通訊 | |
程序下載 | CAN/Ethernet/USB | 下載端口：CAN0/Ethernet/USB |
環境特性 | |
防護等級 | IP67 |
振動、沖擊 | GB/T 2423.56-2018、GB/T 2423.5-2019 |
EMC | ISO 7637-2:2011、ISO 11452:2015、IEC 61000-6-2: 2016、IEC 61000-6-4: 2018 |
環境溫度 | GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.22-2012、 GB/T 2423.17-2008、GB/T 2423.34-2008 |
機械尺寸與安裝 |
端子列表 | ||
模擬量輸入AI (0-5V 0-20mA 0-65KΩ) | 6 | 12Bit |
開關量輸入DI± 脈沖量輸入PI± (可配置編碼器模式） 模擬量輸入AI (0-10V 0-20mA) | 4 | PI范圍：10-10KHz，ADC：12Bit， 可配置成上拉模式或下拉模式 |
PWM (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 2 | PWM 范圍： 10-200HZ PI 范圍： 0-10KHz， 支持在線修改PWM頻率 |
PWM (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 7 | PWM 范圍： 10-200HZ PI 范圍： 0-10KHz， |
開關量輸出DO- (帶電流反饋功能) (3A) 模擬量輸入AI (0-10V) 開關量輸入DI± | 3 | ADC：12Bit |
模擬量輸出AO (0-10V) | 2 | DAC：12Bit |
傳感器電源 (5V 150mA) 模擬量輸入AI (0-5V) 開關量輸入DI+ | 1 | ADC：12Bit |
Ethernet | 1 | 10/100M,支持UDP通訊 |
BLE | 1 | 低功耗 |
RS485 | 1 | |
CAN2.0B | 2 | |
訂貨說明 | ||||
訂貨編碼 | 說明 | 型號 | 單位 | 備注 |
EH010085 | 控制器 | QC301A-MS | 臺 | |
EH010084 | 控制器 | QC301A-GS | 臺 | |
EC000412 | 控制器線束 | XIANSHU-QC301A | 套 | |
附件 | 套 | 接插件組件+針 | ||
